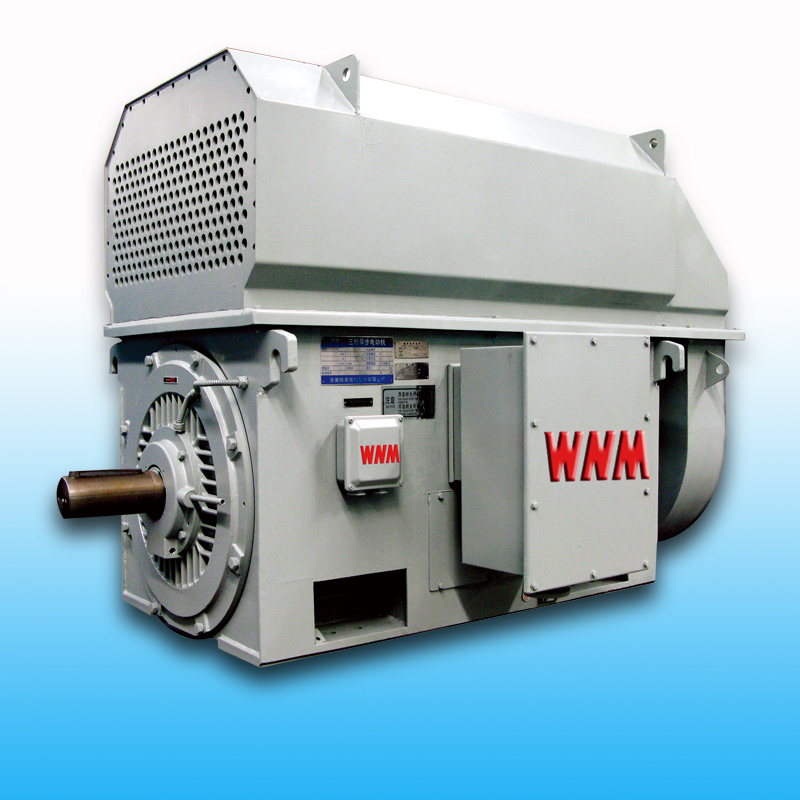

YTM、YHP、YMPS系列電站磨煤機專用電動機

電壓：3KV/6KV

防護等級：IP54



概述

---



YTM、YHP、YMPS系列電站磨煤機專用三相異步電動機采用真空浸漆設備和最先進的烘干工藝,高精度調校轉子動平衡，專業的電機浸漆經驗，工藝先進，具有高效率、噪聲低、振動小、運行可靠、安裝維護方便等優點。電動機功率等級、電氣性能和安裝尺寸及公差均符合國家標準GB755《旋轉電機定額和性能》、國際電工委員會標準IEC34-1《旋轉電機定額和性能》和機械行業標準JB/T7128-93《YTM、YHP、YMPS系列磨煤機用三相異步電動機技術條件》。


皖南高壓電機產品的優勢：

---

一、擁有50余年歷史的專業電機制造商，確保所生產的高壓電機產品質量及工藝國內一流；

二、全系列電機均采用寶鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；

三、全系列采用電機均國內一流大廠F級或H級漆包線，絕緣絲包線，絕緣扁銅線等；

四、擁有一流的轉子動平衡調校設備及工藝，所有規格轉子均經過高精度調校，確保電機低震動，低噪聲，減小軸承磨損，確保電機整機可靠性；

五、采用真空浸漆設備，二次以上浸漆工藝，確保電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.2倍以上；

六、用最先進的烘干設備及烘干工藝，預烘、烘干、保溫、精確的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

七、所有電機出廠前均做系統的溫升及負載實驗，確保100%合格出廠。





結構說明

---

    ●YTM系列為配筒式磨煤機專用電機；YHP系列為配碗式HP磨煤機專用電動機；YMPS系列為配碗式MPS磨煤機專用電動機。
    ●電動機的外殼防護等級為IP54；冷卻方式為IC611（空——空冷卻），根據用戶要求亦可供IC81W（空——水冷卻）；安裝型式為IMB3；額定電壓為6kV或3kV及380V；額定頻率為50Hz，工作方式為連續工作制（S1）。
    ●電動機采用國際上流行的箱式結構，機座和端蓋均由鋼板焊接制成，剛度好、重量輕。拆下防護罩（或冷卻器）后可以觀察和觸及電機內部，便于電動機的安裝、維修。
    ●定子采用外壓裝結構。定子繞組采用F級絕緣材料和防暈材料，繞組端部固定采用特殊綁扎工藝、牢固可靠，整個定子采用真空壓力浸漬F級無溶劑漆(VPI)處理。由此，電動機具有優良可靠的絕緣性能和防潮、抗沖擊能力。
    ●本系列電動機鼠籠轉子小功率規格電機采用鑄鋁轉子，無銅條轉子斷條現象，運行可靠；大功率規格電機采用銅條轉子，鼠籠銅條轉子采用先進可靠的焊條工藝，并經槽內緊固處理。
    ●軸承有滾動軸承和滑動軸承兩種型式，依電機功率大小及轉速而定，漆防護等級為IP54.
    ●采用滾動軸承結構的電機均由不停機加油和排油裝置，并配備專用加油工具。
    ●主出線盒為密封結構，防護等級為IP54。一般裝于電機右側（從軸伸端看），根據用戶需要也能裝于左側。出線盒的進線孔可朝上、下、左、右四向轉換。盒內有單獨的接地端子。




注：訂貨須知



1、如需本系列產品樣本請向本站工作人員索取。

2、如需要的規格、技術要求與本樣本有出入，用戶需事先提出具體而明確的要求，經協商同意后簽單技術協議或在訂貨合同中注明。
